在电子设计自动化（EDA）领域，国产软件正逐渐打破海外垄断的格局，其中立创EDA凭借其易用性、免费策略和云端协作功能，成为中小型企业和个人开发者的首选工具。本文将从软件特点、下载安装、使用教程、安全性及用户反馈等角度，全面解析如何高效利用这一国产设计利器。

一、立创EDA的核心特点

1. 免费与开源生态

立创EDA提供标准版（适用于基础设计）和专业版（支持复杂多层板设计），两者均为终身免费，用户无需担心版权风险。其开源元件库整合了超过100万个元器件模型，涵盖立创商城及用户共享资源，大幅降低设计门槛。

2. 云端协作与跨平台支持

所有设计文件实时保存于云端，支持多设备同步和团队协作。用户通过浏览器即可访问项目，无需安装本地客户端（在线版），同时提供Windows、macOS和Linux的离线客户端。

3. 功能模块化与易用性

从原理图设计到PCB布线，立创EDA提供直观的图形界面和快捷键操作（如Ctrl+C复制、空格旋转元件）。专业版新增差分对布线、3D模型导出等功能，满足高阶需求。

二、下载与安装指南

步骤1：获取安装包

1. 访问官网：[国产嘉立创EDA]，点击“立即下载”按钮。

2. 根据操作系统选择版本：

步骤2：本地安装

1. 运行下载的`.exe`文件，勾选“为所有用户安装”。

2. 修改安装路径：建议将默认C盘路径改为其他分区，避免系统盘空间不足。

3. 完成安装后，选择“半离线模式”以平衡云端与本地功能。

步骤3：激活专业版（可选）

1. 登录账号后，点击“免费下载激活文件”，微信扫码获取激活码。

2. 复制粘贴至软件指定区域，完成权限解锁。

三、快速入门教程

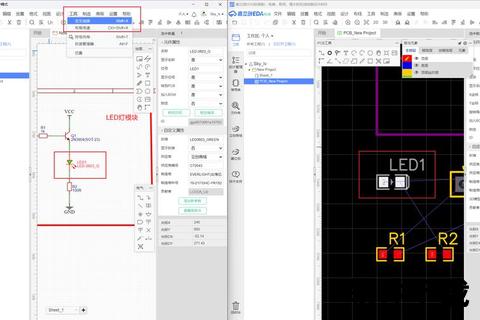

1. 新建工程与原理图设计

1. 点击“新建工程”，命名并选择存储路径（避免C盘）。

2. 在左侧“元件库”搜索所需器件（如电阻、STM32芯片），拖拽至画布。

3. 使用“网络标签”连接元件，按Q键切换单位（毫米/英寸）。

2. PCB布局与布线技巧

1. 边框绘制：使用矩形工具定义PCB尺寸（推荐100mm×100mm以享受免费打样）。

2. 元件布局：按功能模块分区，高频信号远离干扰源。

3. 布线规则：

3. 设计检查与导出

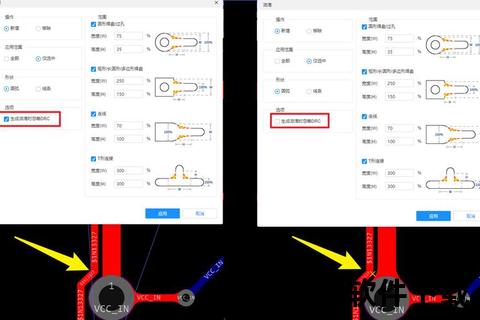

1. 执行DRC（设计规则检查），修复间距错误或未连接网络。

2. 覆铜处理：为GND网络添加铜层，增强抗干扰能力。

3. 导出Gerber文件或直接提交嘉立创PCB打样服务。

四、安全性与数据管理

1. 数据加密：云端传输采用SSL加密，工程文件支持本地备份（ZIP格式）。

2. 权限控制：可设置项目为“私有”或“团队共享”，细化编辑与查看权限。

3. 版本管理：自动保存历史版本，防止误操作导致数据丢失。

五、用户评价与市场反馈

六、未来展望与行业趋势

1. AI辅助设计：预计将集成AI算法，自动优化布局与布线效率。

2. 生态扩展：与更多硬件厂商合作，提供即插即用的模块化方案。

3. 国产替代加速：在国家政策支持下，立创EDA有望在5年内占据国内板级EDA市场30%份额。

立创EDA以其“免费+云端+易用”的组合拳，不仅降低了电子设计门槛，更成为国产工业软件突围的典范。无论是个人爱好者还是专业工程师，都能通过其强大的功能库和持续迭代的服务，高效完成从概念到成品的全流程设计。随着技术生态的完善，立创EDA或将成为全球EDA领域不可忽视的力量。
